汽车电器多媒体理实一体化系列
汽车电器多媒体理实一体化系列

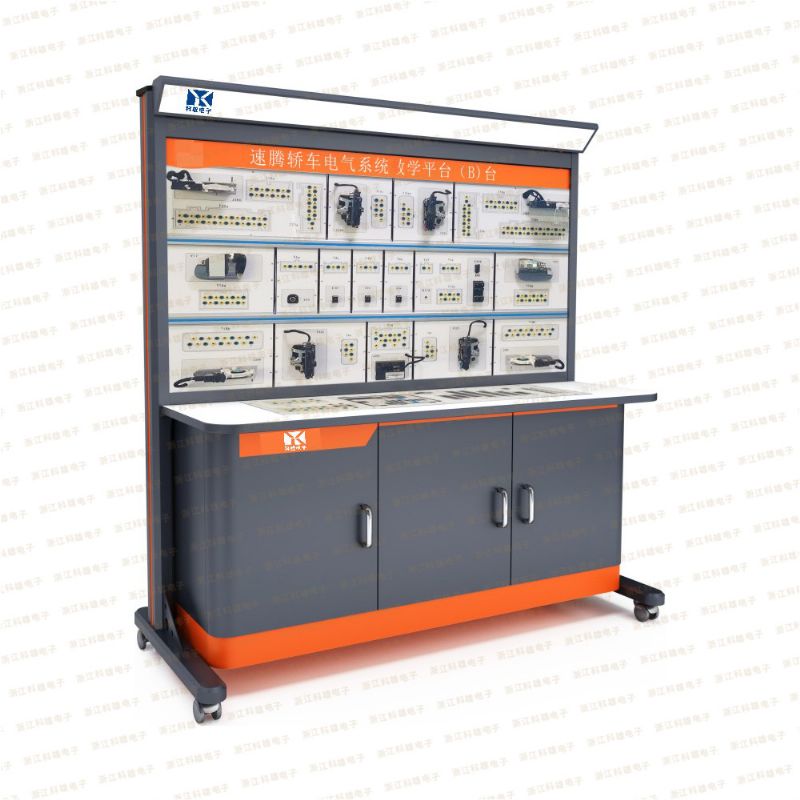

KX-ST10A速腾轿车电气系统教学平台(B)台
服务热线: 13819982811

产品介绍
教学平台率先采用双系统电路设计。前台为布线诊断,用于实验实训教学;后台为控制线路及教学辅助系统,用于集中控制及前台误操作保护。并可跟据不同的实验目的和教学要求自行切换。

结构组成
包含有速腾整车中控电动门窗系统、中控门锁系统、网关、车载电网、数据诊断OBD-II诊断接口等。

主要功能
A、双系统电路设计,教学平台的设计电路由前台布线诊断系统、后台控制线路以及自主研发的教学辅助系统共同组成。
B、前台布线实训,使用布线诊断专用跨接线,学生可独立完成所学系统的线路连接,重点考察学生对系统电路图的识读理解程度及实际的动手操作能力,进一步印证其对整体线路布局和系统控制原理的掌握情况,提高实操技能,强化理论知识。
C、后台布线诊断及保护,通过教学软件,教师端电脑可直观检测前台布线操作的实训结果,实时掌握布线成绩和实训进程,提高教学质量。教学辅助系统还能有效保护因前台实训操作错误,而导致的器件损坏、线路短路等人为故障,确保台架的安全使用。

故障设置的复合性与多样性
1、系统构成:
教学平台的故障设置系统由智能故障设置装置、教学辅助软件等构成。

2、结构特点:
教学平台的线路故障设置由电脑控制完成,按难易程度可分为单一故障、双路故障及多路复合故障,以满足不同层次教学的排故要求。同时,还设置有典型故障组合,便于排故教学,培养学生正确的排故思维,提高故障分析与排除能力。

3、主要功能:
A、单一故障设置
教学平台共设置单一节点故障35路,通过辅助教学系统,可轻松实现舒适系统各主要节点线路的故障设置。模拟实车故障,以提高学生对故障现象的分析判断能力,并进行必要的数据检测与梳理,逐步培养学生的排故思路和动手能力。
B、复合故障设置
通过教学平台的35路故障节点,依据不同教学要求,可任意排列组合复合故障,增加排故难度,进一步提高学生对故障现象的分析判断和排除能力。
C、典型故障设置
典型故障包括常见故障、复合故障、器件损坏等组合设置,以增强故障设置的宽度与深度,培养学生正确的排故思维,强化故障分析与排除能力。
